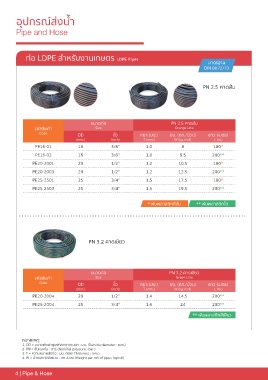

Page 4 - Su and Su eCatalog - Pipe and Hose - อุปกรณ์ส่งน้ำและพีวีซี

อุปกรณ์ส่งน�้ำ

Pipe and Hose

ท่อ LDPE ส�ำหรับงำนเกษตร LDPE Pipes
มำตรฐำน
DIN 8072/73

PN 2.5 คำดส้ม

ขนาดท่อ PN 2.5 คาดส้ม
รหัสสินค้า Size Orange Line
Code OD นิ้ว หนา (มม.) นน. (กก./ม้วน) ยาว (เมตร)
(mm.) (inch) T (mm.) W (kg./roll) L (m.)
PE16-01 16 3/8” 1.0 8 180*
PE16-02 16 3/8” 1.0 9.5 200**
PE20-2001 20 1/2” 1.2 10.5 180*

PE20-2003 20 1/2” 1.2 12.5 200**
PE25-2501 25 3/4” 1.5 17.5 180*
PE25-2503 25 3/4” 1.5 19.5 200**

* พันพลำสติกสีส้ม ** พันพลำสติกใส

PN 3.2 คำดเขียว

ขนาดท่อ PN 3.2 คาดเขียว
รหัสสินค้า Size Green Line
Code OD นิ้ว หนา (มม.) นน. (กก./ม้วน) ยาว (เมตร)
(mm.) (inch) T (mm.) W (kg./roll) L (m.)
PE20-2004 20 1/2” 1.4 14.5 200**

PE25-2004 25 3/4” 1.6 24 200**
** พันพลำสติกสีเขียว

หมำยเหตุ:
1. OD = ขนาดเส้นผ่าศูนย์กลางภายนอก : มม. (Outside diameter : mm.)
2. PN = ชั้นแรงดัน : บาร์ (Nominal pressure : bar )
3. T = ความหนาผนังท่อ : มม. (Wall Thickness : mm.)
4. W = น�้าหนักท่อต่อม้วน : กก./ม้วน (Weight per roll of pipe : kg/roll)
