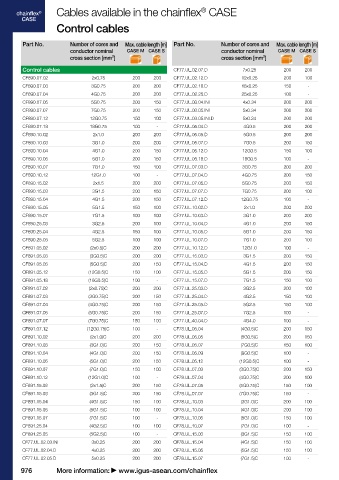

       chainflex     Cables available in the chainflex  CASE                                                                     Cables available in the chainflex  CASE                                                         chainflex
               ®
                                                                                                                                                                                                                                        ®
         CASE                                                                                                                                                                                                                     CASE
                     Control cables                                                                                              Control cables
         Part No.         Number of cores and  Max. cable length [m]  Part No.  Number of cores and  Max. cable length [m]       Part No.         Number of cores and  Max. cable length [m]  Part No.  Number of cores and  Max. cable length [m]
                          conductor nominal   CASE M CASE S                    conductor nominal   CASE M CASE S                                  conductor nominal   CASE M CASE S                    conductor nominal   CASE M CASE S
                          cross section [mm²]                                  cross section [mm²]                                                cross section [mm²]                                  cross section [mm²]
         Control cables                                       CF77.UL.02.07.D         7x0.25         200    200                  CF78.UL.25.03           (3G2.5)C       150    100    CF10.01.12             (12x0.14)C      200    150
         CF890.07.02             2x0.75         200    200    CF77.UL.02.12.D         12x0.25        200    100                  CF78.UL.25.04           (4G2.5)C       100     -     CF10.01.18             (18x0.14)C      150    100
         CF890.07.03             3G0.75         200    200    CF77.UL.02.18.D         18x0.25        150     -                   CF78.UL.25.05           (5G2.5)C       100     -     CF10.02.04              (4x0.25)C      200    200
         CF890.07.04             4G0.75         200    200    CF77.UL.02.25.D         25x0.25        100     -                   CF2.01.04              (4x0.14)C       200    200    CF10.02.08              (8x0.25)C      200    150
         CF890.07.05             5G0.75         200    150    CF77.UL.03.04.INI       4x0.34         200    200                  CF2.01.08              (8x0.14)C       200    150    CF10.02.12             (12x0.25)C      150    100
         CF890.07.07             7G0.75         200    150    CF77.UL.03.05.INI       5x0.34         200    200                  CF2.01.12              (12x0.14)C      150    100    CF10.02.25             (25x0.25)C      100     -
         CF890.07.12             12G0.75        150    100    CF77.UL.03.05.INI.D     5x0.34         200    200                  CF2.01.18              (18x0.14)C      150     -     CF10.03.05.INI         (5x0.34)C       200    150
         CF890.07.18             18G0.75        100     -     CF77.UL.05.04.D         4G0.5          200    200                  CF2.01.24              (24x0.14)C      100     -     CF10.05.04              (4x0.5)C       200    150
         CF890.10.02              2x1.0         200    200    CF77.UL.05.05.D         5G0.5          200    200                  CF2.02.04              (4x0.25)C       200    150    CF10.05.05              (5x0.5)C       200    150
         CF890.10.03             3G1.0          200    200    CF77.UL.05.07.D         7G0.5          200    150                  CF2.02.08              (8x0.25)C       200    150    CF10.05.07              (7x0.5)C       200    100
         CF890.10.04             4G1.0          200    150    CF77.UL.05.12.D         12G0.5         150    100                  CF2.02.18              (18x0.25)C      100     -     CF10.05.12             (12x0.5)C       100     -
         CF890.10.05             5G1.0          200    150    CF77.UL.05.18.D         18G0.5         100     -                   CF9.02.02               2x0.25         200    200    CF10.07.04             (4G0.75)C       200    150
         CF890.10.07             7G1.0          150    100    CF77.UL.07.03.D         3G0.75         200    200                  CF9.02.03.INI           3x0.25         200    200    CF10.07.05             (5G0.75)C       200    150
         CF890.10.12             12G1.0         100     -     CF77.UL.07.04.D         4G0.75         200    150                  CF9.02.06               6x0.25         200    200    CF10.07.07             (7G0.75)C       150    100
         CF890.15.02              2x1.5         200    200    CF77.UL.07.05.D         5G0.75         200    150                  CF9.02.07               7x0.25         200    200    CF10.07.12             (12G0.75)C      100     -
         CF890.15.03             3G1.5          200    150    CF77.UL.07.07.D         7G0.75         200    100                  CF9.02.08               8x0.25         200    200    CF10.10.02              (2x1.0)C       200    150
         CF890.15.04             4G1.5          200    150    CF77.UL.07.12.D         12G0.75        100     -                   CF9.02.12               12x0.25        200    150    CF10.10.03              (3G1.0)C       200    150
         CF890.15.05             5G1.5          150    100    CF77.UL.10.02.D          2x1.0         200    200                  CF9.02.18               18x0.25        150    100    CF10.10.04              (4G1.0)C       200    150
         CF890.15.07             7G1.5          100    100    CF77.UL.10.03.D         3G1.0          200    200                  CF9.02.20               20x0.25        150    100    CF10.10.05              (5G1.0)C       200    100
         CF890.25.03             3G2.5          200    100    CF77.UL.10.04.D         4G1.0          200    150                  CF9.02.25               25x0.25        100     -     CF10.10.07              (7G1.0)C       150    100
         CF890.25.04             4G2.5          150    100    CF77.UL.10.05.D         5G1.0          200    150                  CF9.03.04.INI           4x0.34         200    200    CF10.15.04              (4G1.5)C       150    100
         CF890.25.05             5G2.5          100    100    CF77.UL.10.07.D         7G1.0          200    100                  CF9.03.05.INI           5x0.34         200    200    CF10.15.05              (5G1.5)C       150    100
         CF891.05.02             (2x0.5)C       200    200    CF77.UL.10.12.D         12G1.0         100     -                   CF9.03.06               6x0.34         200    200    CF10.15.07              (7G1.5)C       100     -
         CF891.05.03             (3G0.5)C       200    200    CF77.UL.15.03.D         3G1.5          200    150                  CF9.03.08               8x0.34         200    150    CF10.25.04              (4G2.5)C       100     -
         CF891.05.05             (5G0.5)C       200    150    CF77.UL.15.04.D         4G1.5          200    150                  CF9.03.16.07.03.INI  16x0.34+3x0.75    100     -     CF9.UL.02.02            2x0.25         200    200
         CF891.05.12            (12G0.5)C       150    100    CF77.UL.15.05.D         5G1.5          200    150                  CF9.05.02                2x0.5         200    200    CF9.UL.02.03.INI        3x0.25         200    200
         CF891.05.18            (18G0.5)C       100     -     CF77.UL.15.07.D         7G1.5          150    100                  CF9.05.03                3x0.5         200    200    CF9.UL.02.04            4x0.25         200    200
         CF891.07.02            (2x0.75)C       200    200    CF77.UL.25.03.D         3G2.5          200    100                  CF9.05.04                4x0.5         200    200    CF9.UL.02.06            6x0.25         200    200
         CF891.07.03            (3G0.75)C       200    150    CF77.UL.25.04.D         4G2.5          150    100                  CF9.05.05                5x0.5         200    200    CF9.UL.02.08            8x0.25         200    150
         CF891.07.04            (4G0.75)C       200    150    CF77.UL.25.05.D         5G2.5          150    100                  CF9.05.07                7x0.5         200    150    CF9.UL.02.12            12x0.25        200    100
         CF891.07.05            (5G0.75)C       200    150    CF77.UL.25.07.D         7G2.5          100     -                   CF9.05.12               12x0.5         150    100    CF9.UL.03.04.INI        4x0.34         200    200
         CF891.07.07            (7G0.75)C       150    100    CF77.UL.40.04.D         4G4.0          100     -                   CF9.05.18               18x0.5         100     -     CF9.UL.03.05.INI        5x0.34         200    200
         CF891.07.12            (12G0.75)C      100     -     CF78.UL.05.04          (4G0.5)C        200    150                  CF9.05.25               25x0.5         100     -     CF9.UL.03.06            6x0.34         200    200
         CF891.10.02             (2x1.0)C       200    200    CF78.UL.05.05          (5G0.5)C        200    150                  CF9.07.04               4G0.75         200    200    CF9.UL.03.08            8x0.34         200    150
         CF891.10.03            (3G1.0)C        200    150    CF78.UL.05.07          (7G0.5)C        150    100                  CF9.07.05               5G0.75         200    200    CF9.UL.05.02             2x0.5         200    200
         CF891.10.04            (4G1.0)C        200    150    CF78.UL.05.09          (9G0.5)C        100     -                   CF9.07.07               7G0.75         200    150    CF9.UL.05.03             3x0.5         200    200
         CF891.10.05            (5G1.0)C        200    150    CF78.UL.05.12          (12G0.5)C       100     -                   CF9.07.12               12G0.75        100     -     CF9.UL.05.04             4x0.5         200    150
         CF891.10.07            (7G1.0)C        150    100    CF78.UL.07.03          (3G0.75)C       200    150                  CF9.10.03                3G1.0         200    200    CF9.UL.05.05             5x0.5         200    150
         CF891.10.12            (12G1.0)C       100     -     CF78.UL.07.04          (4G0.75)C       200    100                  CF9.10.04                4G1.0         200    200    CF9.UL.05.07             7x0.5         200    100
         CF891.15.02             (2x1.5)C       200    150    CF78.UL.07.05          (5G0.75)C       150    100                  CF9.10.05                5G1.0         200    150    CF9.UL.05.12            12x0.5         150     -
         CF891.15.03            (3G1.5)C        200    150    CF78.UL.07.07          (7G0.75)C       150     -                   CF9.10.12               12G1.0         100     -     CF9.UL.05.18            18x0.5         100     -
         CF891.15.04            (4G1.5)C        150    100    CF78.UL.10.03          (3G1.0)C        200    100                  CF9.15.02                2x1.5         200    200    CF9.UL.07.05            5G0.75         200    150
         CF891.15.05            (5G1.5)C        100    100    CF78.UL.10.04          (4G1.0)C        200    100                  CF9.15.04                4G1.5         200    150    CF9.UL.07.07            7G0.75         200    100
         CF891.15.07            (7G1.5)C        100     -     CF78.UL.10.05          (5G1.0)C        150    100                  CF9.15.05                5G1.5         200    150    CF9.UL.07.12            12G0.75        100     -
         CF891.25.04            (4G2.5)C        100    100    CF78.UL.10.07          (7G1.0)C        100     -                   CF9.15.07                7G1.5         150    100    CF9.UL.10.03             3G1.0         200    150
         CF891.25.05            (5G2.5)C        100     -     CF78.UL.15.03          (3G1.5)C        150    100                  CF9.25.04                4G2.5         150    100    CF9.UL.10.04             4G1.0         200    150
         CF77.UL.02.03.INI       3x0.25         200    200    CF78.UL.15.04          (4G1.5)C        150    100                  CF9.25.05                5G2.5         150    100    CF9.UL.10.12            12G1.0         100     -
         CF77.UL.02.04.D         4x0.25         200    200    CF78.UL.15.05          (5G1.5)C        150    100                  CF9.25.07                7G2.5         100     -     CF9.UL.15.04             4G1.5         200    100
         CF77.UL.02.05.D         5x0.25         200    200    CF78.UL.15.07          (7G1.5)C        100     -                   CF9.40.04                4G4.0         100     -     CF9.UL.15.05             5G1.5         200    100
        976          More information:   www.igus-asean.com/chainflex                                                            Service life calculation, configuration and more information   www.igus-asean.com/chainflex        977
