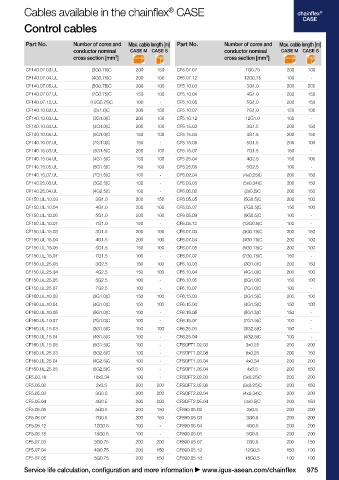

Page 981 - ASEAN Chainflex Catalogue 2023

®
®
chainflex Cables available in the chainflex CASE Cables available in the chainflex CASE chainflex
®
®
CASE CASE
Control cables Control cables
Part No. Number of cores and Max. cable length [m] Part No. Number of cores and Max. cable length [m] Part No. Number of cores and Max. cable length [m] Part No. Number of cores and Max. cable length [m]
conductor nominal CASE M CASE S conductor nominal CASE M CASE S conductor nominal CASE M CASE S conductor nominal CASE M CASE S
cross section [mm²] cross section [mm²] cross section [mm²] cross section [mm²]
Control cables CF881.15.04 (4G1.5)C 150 100 CF140.07.03.UL (3G0.75)C 200 150 CF5.07.07 7G0.75 200 100
CF880.05.02 2x0.5 200 200 CF881.15.05 (5G1.5)C 100 100 CF140.07.04.UL (4G0.75)C 200 100 CF5.07.12 12G0.75 100 -
CF880.05.03 3G0.5 200 200 CF881.15.07 (7G1.5)C 100 - CF140.07.05.UL (5G0.75)C 200 100 CF5.10.03 3G1.0 200 200
CF880.05.04 4G0.5 200 200 CF881.25.04 (4G2.5)C 100 100 CF140.07.07.UL (7G0.75)C 150 100 CF5.10.04 4G1.0 200 150
CF880.05.05 5G0.5 200 200 CF881.25.05 (5G2.5)C 100 - CF140.07.12.UL (12G0.75)C 100 - CF5.10.05 5G1.0 200 150
CF880.05.07 7G0.5 200 150 CF130.02.03.UL 3x0.25 200 200 CF140.10.02.UL (2x1.0)C 200 150 CF5.10.07 7G1.0 150 100
CF880.05.12 12G0.5 150 100 CF130.02.04.UL 4x0.25 200 200 CF140.10.03.UL (3G1.0)C 200 100 CF5.10.12 12G1.0 100 -
CF880.05.18 18G0.5 100 100 CF130.02.06.UL 6x0.25 200 200 CF140.10.04.UL (4G1.0)C 200 100 CF5.15.03 3G1.5 200 150
CF880.07.02 2x0.75 200 200 CF130.02.07.UL 7x0.25 200 200 CF140.10.05.UL (5G1.0)C 150 100 CF5.15.04 4G1.5 200 150
CF880.07.03 3G0.75 200 200 CF130.02.12.UL 12x0.25 200 100 CF140.10.07.UL (7G1.0)C 150 - CF5.15.05 5G1.5 200 100
CF880.07.04 4G0.75 200 200 CF130.02.18.UL 18x0.25 150 100 CF140.15.03.UL (3G1.5)C 200 100 CF5.15.07 7G1.5 150 -
CF880.07.05 5G0.75 200 150 CF130.02.20.UL 20x0.25 150 - CF140.15.04.UL (4G1.5)C 150 100 CF5.25.04 4G2.5 150 100
CF880.07.07 7G0.75 200 150 CF130.02.25.UL 25x0.25 100 - CF140.15.05.UL (5G1.5)C 150 100 CF5.25.05 5G2.5 100 -
CF880.07.12 12G0.75 150 100 CF130.02.30.UL 30x0.25 100 - CF140.15.07.UL (7G1.5)C 100 - CF6.02.04 (4x0.25)C 200 150
CF880.07.18 18G0.75 100 - CF130.03.02.UL 2x0.34 200 200 CF140.25.03.UL (3G2.5)C 100 - CF6.03.05 (5x0.34)C 200 150
CF880.10.02 2x1.0 200 200 CF130.03.05.UL 5x0.34 200 200 CF140.25.04.UL (4G2.5)C 100 - CF6.05.02 (2x0.5)C 200 150
CF880.10.03 3G1.0 200 200 CF130.05.02.UL 2x0.5 200 200 CF150.UL.10.03 3G1.0 200 150 CF6.05.05 (5G0.5)C 200 100
CF880.10.04 4G1.0 200 150 CF130.05.03.UL 3G0.5 200 200 CF150.UL.10.04 4G1.0 200 100 CF6.05.07 (7G0.5)C 150 100
CF880.10.05 5G1.0 200 150 CF130.05.04.UL 4G0.5 200 200 CF150.UL.10.05 5G1.0 200 100 CF6.05.09 (9G0.5)C 100 -
CF880.10.07 7G1.0 150 100 CF130.05.05.UL 5G0.5 200 200 CF150.UL.10.07 7G1.0 150 - CF6.05.12 (12G0.5)C 100 -
CF880.10.12 12G1.0 100 - CF130.05.07.UL 7G0.5 200 150 CF150.UL.15.03 3G1.5 200 100 CF6.07.03 (3G0.75)C 200 150
CF880.15.02 2x1.5 200 200 CF130.05.12.UL 12G0.5 150 100 CF150.UL.15.04 4G1.5 200 100 CF6.07.04 (4G0.75)C 200 100
CF880.15.03 3G1.5 200 150 CF130.05.18.UL 18G0.5 100 - CF150.UL.15.05 5G1.5 150 100 CF6.07.05 (5G0.75)C 200 100
CF880.15.04 4G1.5 200 150 CF130.07.02.UL 2x0.75 200 200 CF150.UL.15.07 7G1.5 100 - CF6.07.07 (7G0.75)C 150 -
CF880.15.05 5G1.5 150 100 CF130.07.03.UL 3G0.75 200 200 CF150.UL.25.03 3G2.5 150 100 CF6.10.03 (3G1.0)C 200 150
CF880.15.07 7G1.5 100 100 CF130.07.04.UL 4G0.75 200 200 CF150.UL.25.04 4G2.5 150 100 CF6.10.04 (4G1.0)C 200 100
CF880.25.03 3G2.5 150 100 CF130.07.05.UL 5G0.75 200 150 CF150.UL.25.05 5G2.5 100 - CF6.10.05 (5G1.0)C 150 100
CF880.25.04 4G2.5 150 100 CF130.07.07.UL 7G0.75 200 150 CF150.UL.25.07 7G2.5 100 - CF6.10.07 (7G1.0)C 100 -
CF880.25.05 5G2.5 100 100 CF130.07.12.UL 12G0.75 100 - CF160.UL.10.03 (3G1.0)C 150 100 CF6.15.03 (3G1.5)C 200 100
CF881.05.03 (3G0.5)C 200 200 CF130.10.02.UL 2x1.0 200 200 CF160.UL.10.04 (4G1.0)C 150 100 CF6.15.04 (4G1.5)C 150 100
CF881.05.04 (4G0.5)C 200 200 CF130.10.03.UL 3G1.0 200 200 CF160.UL.10.05 (5G1.0)C 100 - CF6.15.05 (5G1.5)C 150 -
CF881.05.05 (5G0.5)C 200 150 CF130.10.04.UL 4G1.0 200 150 CF160.UL.10.07 (7G1.0)C 100 - CF6.15.07 (7G1.5)C 100 -
CF881.05.07 (7G0.5)C 200 150 CF130.10.05.UL 5G1.0 200 150 CF160.UL.15.03 (3G1.5)C 150 100 CF6.25.03 (3G2.5)C 150 -
CF881.05.12 (12G0.5)C 150 100 CF130.10.07.UL 7G1.0 200 100 CF160.UL.15.04 (4G1.5)C 100 - CF6.25.04 (4G2.5)C 100 -
CF881.05.18 (18G0.5)C 100 - CF130.10.12.UL 12G1.0 100 - CF160.UL.15.05 (5G1.5)C 100 - CFSOFT1.02.03 3x0.25 200 200
CF881.07.02 (2x0.75)C 200 200 CF130.15.02.UL 2x1.5 200 200 CF160.UL.25.03 (3G2.5)C 100 - CFSOFT1.02.08 8x0.25 200 150
CF881.07.03 (3G0.75)C 200 150 CF130.15.03.UL 3G1.5 200 150 CF160.UL.25.04 (4G2.5)C 100 - CFSOFT1.03.04 4x0.34 200 200
CF881.07.04 (4G0.75)C 200 150 CF130.15.04.UL 4G1.5 200 150 CF160.UL.25.05 (5G2.5)C 100 - CFSOFT1.05.04 4x0.5 200 150
CF881.07.05 (5G0.75)C 200 150 CF130.15.05.UL 5G1.5 200 100 CF5.03.18 18x0.34 100 - CFSOFT2.02.03 (3x0.25)C 200 200
CF881.07.07 (7G0.75)C 150 100 CF130.15.07.UL 7G1.5 150 - CF5.05.02 2x0.5 200 200 CFSOFT2.02.08 (8x0.25)C 200 150
CF881.07.12 (12G0.75)C 100 - CF130.15.12.UL 12G1.5 100 - CF5.05.03 3G0.5 200 200 CFSOFT2.03.04 (4x0.34)C 200 200
CF881.10.02 (2x1.0)C 200 200 CF130.25.03.UL 3G2.5 200 100 CF5.05.04 4G0.5 200 200 CFSOFT2.05.04 (4x0.5)C 200 150
CF881.10.03 (3G1.0)C 200 150 CF130.25.04.UL 4G2.5 150 100 CF5.05.05 5G0.5 200 150 CF890.05.02 2x0.5 200 200
CF881.10.04 (4G1.0)C 200 150 CF130.25.07.UL 7G2.5 100 - CF5.05.07 7G0.5 200 150 CF890.05.03 3G0.5 200 200
CF881.10.05 (5G1.0)C 200 150 CF130.40.03.UL 3G4.0 100 100 CF5.05.12 12G0.5 100 - CF890.05.04 4G0.5 200 200
CF881.10.07 (7G1.0)C 150 100 CF140.02.12.UL (12x0.25)C 150 - CF5.05.18 18G0.5 100 - CF890.05.05 5G0.5 200 200
CF881.10.12 (12G1.0)C 100 - CF140.03.05.UL (5x0.34)C 200 150 CF5.07.03 3G0.75 200 200 CF890.05.07 7G0.5 200 150
CF881.15.02 (2x1.5)C 200 150 CF140.05.03.UL (3G0.5)C 200 150 CF5.07.04 4G0.75 200 150 CF890.05.12 12G0.5 150 100
CF881.15.03 (3G1.5)C 200 150 CF140.05.05.UL (5G0.5)C 200 150 CF5.07.05 5G0.75 200 150 CF890.05.18 18G0.5 100 100
974 More information: www.igus-asean.com/chainflex Service life calculation, configuration and more information www.igus-asean.com/chainflex 975
