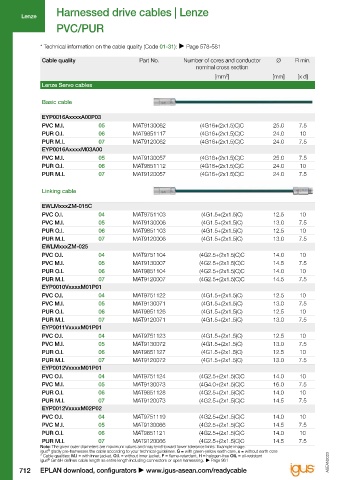

Page 718 - ASEAN Chainflex Catalogue 2023
P. 718

Harnessed drive cables | Lenze                                                                              Harnessed drive cables | Lenze
         Lenze                                                                                                                                                                                                                    Lenze
                     PVC/PUR                                                                                                     PVC/PUR/TPE


               * Technical information on the cable quality (Code 01-31):  Page 578-581                                         * Technical information on the cable quality (Code 01-31):  Page 578-581

                Cable quality                     Part No.       Number of cores and conductor    Ø      R min.                  Cable quality                     Part No.        Number of cores and conductor   Ø      R min.
                                                                      nominal cross section                                                                                            nominal cross section
                                                                            [mm²]                [mm]     [x d]                                                                               [mm²]               [mm]     [x d]
                Lenze Servo cables                                                                                               Lenze Servo cables
                                                                                                                                 EYP0013VxxxxM02P02
                Basic cable                                                                                                      PVC O.I.            04          MAT9751120             (4G4.0+(2x1.5)C)C         15.0      10
                                                                                                                                 PVC M.I.            05          MAT9130067             (4G4.0+(2x1.5)C)C         16.0     7.5
                EYP0016AxxxxA00P03                                                                                               PUR O.I.            06          MAT9851122             (4G4.0+(2x1.5)C)C         15.0      10
                PVC M.I.            05          MAT9130062             (4G16+(2x1.5)C)C          25.0     7.5                    PUR M.I.            07          MAT9120067             (4G4.0+(2x1.5)C)C         16.0     7.5
                PUR O.I.            06          MAT9851117             (4G16+(2x1.5)C)C          24.0     10                     EYP0014VxxxxM03P03
                PUR M.I.            07          MAT9120062             (4G16+(2x1.5)C)C          24.0     7.5                    PVC O.I.            04          MAT9751121             (4G6.0+(2x1.5)C)C         16.5      10
                EYP0016AxxxxM03A00                                                                                               PVC M.I.            05          MAT9130068             (4G6.0+(2x1.5)C)C         18.0     7.5
                PVC M.I.            05          MAT9130057             (4G16+(2x1.5)C)C          25.0     7.5                    PUR O.I.            06          MAT9851123             (4G6.0+(2x1.5)C)C         16.5      10
                PUR O.I.            06          MAT9851112             (4G16+(2x1.5)C)C          24.0     10                     PUR M.I.            07          MAT9120068             (4G6.0+(2x1.5)C)C         17.5     7.5
                PUR M.I.            07          MAT9120057             (4G16+(2x1.5)C)C          24.0     7.5                    EYP0015VxxxxM03P03
                                                                                                                                 PVC M.I.            05          MAT9130069              (4G10+(2x1.5)C)C         21.5     7.5
                Linking cable                                                                                                    PUR O.I.            06          MAT9851124              (4G10+(2x1.5)C)C         21.0      10
                                                                                                                                 PUR M.I.            07          MAT9120069              (4G10+(2x1.5)C)C         21.0     7.5
                EWLMxxxZM-015C                                                                                                   EYP0016VxxxxM03P03
                PVC O.I.            04          MAT9751103              (4G1.5+(2x1.5)C)         12.5     10                     PVC M.I.            05          MAT9130070              (4G16+(2x1.5)C)C         25.0     7.5
                PVC M.I.            05          MAT9130006              (4G1.5+(2x1.5)C)         13.0     7.5                    PUR O.I.            06          MAT9851125              (4G16+(2x1.5)C)C         24.0      10
                PUR O.I.            06          MAT9851103              (4G1.5+(2x1.5)C)         12.5     10                     PUR M.I.            07          MAT9120070              (4G16+(2x1.5)C)C         24.0     7.5
                PUR M.I.            07          MAT9120006              (4G1.5+(2x1.5)C)         13.0     7.5                    Lenze Fan cables
                EWLMxxxZM-025
                PVC O.I.            04          MAT9751104             (4G2.5+(2x1.5)C)C         14.0     10                     Basic cable
                PVC M.I.            05          MAT9130007             (4G2.5+(2x1.5)C)C         14.5     7.5
                PUR O.I.            06          MAT9851104             (4G2.5+(2x1.5)C)C         14.0     10                     EWLLxxxGMS
                PUR M.I.            07          MAT9120007             (4G2.5+(2x1.5)C)C         14.5     7.5                    PVC                 17          MAT9761101                   3G1.0                6.5     7.5
                EYP0010VxxxxM01P01                                                                                               PVC, oil-res.       19          MAT9130031                   3G1.0                6.5     6.8
                PVC O.I.            04          MAT9751122              (4G1.5+(2x1.5)C)         12.5     10                     TPE H*              23          MAT9120031                   3G1.0                6.0      5
                PVC M.I.            05          MAT9130071              (4G1.5+(2x1.5)C)         13.0     7.5                    TPE F               25          MAT9961101                   3G1.0                6.5      5
                PUR O.I.            06          MAT9851126              (4G1.5+(2x1.5)C)         12.5     10                     EYL002AxxxxL01A00
                PUR M.I.            07          MAT9120071              (4G1.5+(2x1.5)C)         13.0     7.5                    PVC, oil-res.       19          MAT9130040                   5G1.0                8.0     6.8
                EYP0011VxxxxM01P01                                                                                               TPE H*              23          MAT9120040                   5G1.0                7.5      5
                PVC O.I.            04          MAT9751123              (4G1.5+(2x1.5)C)         12.5     10                     EYL002AxxxxL02A00
                PVC M.I.            05          MAT9130072              (4G1.5+(2x1.5)C)         13.0     7.5                    PVC, oil-res.       19          MAT9130041                   5G1.0                8.0     6.8
                PUR O.I.            06          MAT9851127              (4G1.5+(2x1.5)C)         12.5     10                     TPE H*              23          MAT9120041                   5G1.0                7.5      5
                PUR M.I.            07          MAT9120072              (4G1.5+(2x1.5)C)         13.0     7.5
                EYP0012VxxxxM01P01                                                                                               Linking cable
                PVC O.I.            04          MAT9751124             (4G2.5+(2x1.5)C)C         14.0     10
                PVC M.I.            05          MAT9130073             (4G4.0+(2x1.5)C)C         16.0     7.5                    EWLLxxxZM
                PUR O.I.            06          MAT9851128             (4G2.5+(2x1.5)C)C         14.0     10                     PVC                 17          MAT9761102                   3G1.0                6.5     7.5
                PUR M.I.            07          MAT9120073             (4G2.5+(2x1.5)C)C         14.5     7.5                    PVC, oil-res.       19          MAT9130032                   3G1.0                6.5     6.8
                EYP0012VxxxxM02P02                                                                                               TPE H*              23          MAT9120032                   3G1.0                6.0      5
                PVC O.I.            04          MAT9751119             (4G2.5+(2x1.5)C)C         14.0     10                     TPE F               25          MAT9961102                   3G1.0                6.5      5
                PVC M.I.            05          MAT9130066             (4G2.5+(2x1.5)C)C         14.5     7.5                    EYL002VxxxxL01J01
                PUR O.I.            06          MAT9851121             (4G2.5+(2x1.5)C)C         14.0     10                     PVC, oil-res.       19          MAT9130044                   5G1.0                8.0     6.8
                PUR M.I.            07          MAT9120066             (4G2.5+(2x1.5)C)C         14.5     7.5                    TPE H*              23          MAT9120044                   5G1.0                7.5      5
               Note: The given outer diameters are maximum values and may tend toward lower tolerance limits. Example image.     Note: The given outer diameters are maximum values and may tend toward lower tolerance limits. Example image.
                                                                                                                                   ®
               igus  gladly pre-harnesses the cable according to your technical guidelines. G = with green-yellow earth core, x = without earth core  igus  gladly pre-harnesses the cable according to your technical guidelines. G = with green-yellow earth core, x = without earth core
                  ®
               * Cable qualities: M.I = with inner jacket, O.I. = without inner jacket, F = flame-retardant, H = halogen-free OIL = oil-resistant   * Cable qualities: M.I = with inner jacket, O.I. = without inner jacket, F = flame-retardant, H = halogen-free OIL = oil-resistant
                                                                                                                                   ®
                  ®
               igus  GmbH defines cable length as entire length including connectors or open harnessing.    Page 961  ASEAN2023  ASEAN2023  igus  GmbH defines cable length as entire length including connectors or open harnessing.    Page 961
        712    EPLAN download, configurators  www.igus-asean.com/readycable                                                                100 % digitally tested ... to your required length, no minimum order quantity ... 36-month chainflex  guarantee  713
                                                                                                                                                                                                                        ®
