หลักการป้องกันอันตรายจากไฟฟ้าดูด

§ SELV (safety extra-low voltage) เป็นระบบไฟฟ้าที่มีแรงดันไฟฟ้าไม่เกิน
50 Va.c. หรือไม่เกิน 120 Vd.c. ทั้งในภาวะปกติและในภาวะที่เกิดผิดพร่องจุดเดียว

(single fault conditions)
§ PELV (protected extra-low voltage) เป็นระบบไฟฟ้าที่มีแรงดันไฟฟ้าไม่เกิน
50 Va.c. หรือไม่เกิน 120 Vd.c. ทั้งในภาวะปกติและในภาวะที่เกิดผิดพร่อง
จุดเดียว (single fault conditions) ระบบนี้ส่วนที่เป็นตัวน�าเปิดโล่งจะต้องมีการ
ต่อลงดินด้วย กรณีที่เกิดผิดพร่องลงดินในวงจรอื่น ๆ อาจท�าให้แรงดันของระบบ

PELV สูงขึ้นผ่านทางสายดิน การป้องกันไฟฟ้าดูดจึงต้องอาศัยระบบป้องกัน
ทางด้าน ปฐมภูมิ (primary)

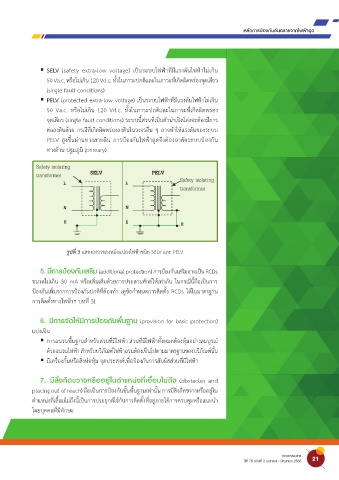

รูปที่ 3 แสดงวงจรของหม้อแปลงไฟฟ้าชนิด SELV และ PELV

5. มีการป้องกันเสริม (additional protection) การป้องกันเสริมอาจเป็น RCDs

ขนาดไม่เกิน 30 mA หรือเพิ่มเติมด้วยการประสานศักย์ให้เท่ากัน ในกรณีนี้ถือเป็นการ
ป้องกันเพิ่มจากการป้องกันปกติที่ต้องท�า (ดูข้อก�าหนดการติดตั้ง RCDs ได้ในมาตรฐาน
การติดตั้งทางไฟฟ้าฯ บทที่ 3)

6. มีการจัดให้มีการป้องกันพื้นฐาน (provision for basic protection)

แบ่งเป็น
§ การฉนวนพื้นฐานส�าหรับส่วนที่มีไฟฟ้า ส่วนที่มีไฟฟ้าทั้งหมดต้องหุ้มอย่างสมบูรณ์
ด้วยฉนวนไฟฟ้า ส�าหรับบริภัณฑ์ไฟฟ้าฉวนต้องเป็นไปตามมาตรฐานของบริภัณฑ์นั้น
§ มีเครื่องกั้นหรือสิ่งห่อหุ้ม จุดประสงค์เพื่อป้องกันการสัมผัสส่วนที่มีไฟฟ้า

7. มีสิ่งกีดขวางหรืออยู่ในต�าแหน่งที่เอื้อมไม่ถึง (obstacles and
placing out of reach) ถือเป็นการป้องกันขั้นพื้นฐานเท่านั้น การมีสิ่งกีดขวางหรืออยู่ใน

ต�าแหน่งที่เอื้อมไม่ถึงนี้เป็นการประยุกต์ใช้กับการติดตั้งที่อยู่ภายใต้การควบคุมหรือแนะน�า
โดยบุคคลที่มีทักษะ
