dryspin  technology | Nuts | Technical data
                      ®

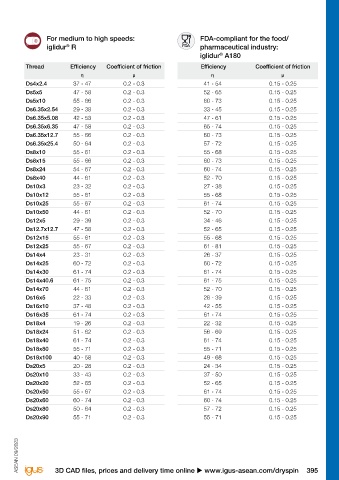

                Highly efficient at all speeds:                       For temperatures up to +150°C:                                     For medium to high speeds:                           FDA-compliant for the food/
                iglidur  J                                            iglidur  J350                                                      iglidur  R                                           pharmaceutical industry:
                       ®
                                                                             ®
                                                                                                                                               ®
                                                                                                                                                                                              iglidur  A180
                                                                                                                                                                                                     ®
         Thread          Efficiency  Coefficient of friction          Efficiency          Coefficient of friction                Thread          Efficiency  Coefficient of friction           Efficiency         Coefficient of friction
                            η                 µ                           η                        µ                                                 η                 µ                          η                        µ
         Ds4x2.4          41 - 64          0.1 - 0.25                  41 - 51                0.17 - 0.25                        Ds4x2.4          37 - 47          0.2 - 0.3                    41 - 54                0.15 - 0.25
         Ds5x5            52 - 74          0.1 - 0.25                  52 - 62                0.17 - 0.25                        Ds5x5            47 - 58          0.2 - 0.3                    52 - 65                0.15 - 0.25
         Ds5x10           60 - 81          0.1 - 0.25                  60 - 70                0.17 - 0.25                        Ds5x10           55 - 66          0.2 - 0.3                    60 - 73                0.15 - 0.25
         Ds6.35x2.54      33 - 55          0.1 - 0.25                  33 - 42                0.17 - 0.25                        Ds6.35x2.54      29 - 38          0.2 - 0.3                    33 - 45                0.15 - 0.25
         Ds6.35x5.08      47 - 70          0.1 - 0.25                  47 - 57                0.17 - 0.25                        Ds6.35x5.08      42 - 53          0.2 - 0.3                    47 - 61                0.15 - 0.25
         Ds6.35x6.35      52 - 74          0.1 - 0.25                  62 - 74                0.17 - 0.25                        Ds6.35x6.35      47 - 58          0.2 - 0.3                    65 - 74                0.15 - 0.25
         Ds6.35x12.7      60 - 81          0.1 - 0.25                  60 - 70                0.17 - 0.25                        Ds6.35x12.7      55 - 66          0.2 - 0.3                    60 - 73                0.15 - 0.25
         Ds6.35x25.4      57 - 81          0.1 - 0.25                  57 - 69                0.17 - 0.25                        Ds6.35x25.4      50 - 64          0.2 - 0.3                    57 - 72                0.15 - 0.25
         Ds8x10           55 - 77          0.1 - 0.25                  55 - 65                0.17 - 0.25                        Ds8x10           55 - 61          0.2 - 0.3                    55 - 68                0.15 - 0.25
         Ds8x15           60 - 81          0.1 - 0.25                  60 - 70                0.17 - 0.25                        Ds8x15           55 - 66          0.2 - 0.3                    60 - 73                0.15 - 0.25
         Ds8x24           60 - 82          0.1 - 0.25                  60 - 71                0.17 - 0.25                        Ds8x24           54 - 67          0.2 - 0.3                    60 - 74                0.15 - 0.25
         Ds8x40           52 - 79          0.1 - 0.25                  66 - 70                0.17 - 0.25                        Ds8x40           44 - 61          0.2 - 0.3                    52 - 70                0.15 - 0.25
         Ds10x3           27 - 48          0.1 - 0.25                  27 - 35                0.17 - 0.25                        Ds10x3           23 - 32          0.2 - 0.3                    27 - 38                0.15 - 0.25
         Ds10x12          55 - 76          0.1 - 0.25                  55 - 65                0.17 - 0.25                        Ds10x12          55 - 61          0.2 - 0.3                    55 - 68                0.15 - 0.25
         Ds10x25          61 - 82          0.1 - 0.25                  61 - 71                0.17 - 0.25                        Ds10x25          55 - 67          0.2 - 0.3                    61 - 74                0.15 - 0.25
         Ds10x50          52 - 79          0.1 - 0.25                  52 - 66                0.17 - 0.25                        Ds10x50          44 - 61          0.2 - 0.3                    52 - 70                0.15 - 0.25
         Ds12x5           34 - 56          0.1 - 0.25                  34 - 43                0.17 - 0.25                        Ds12x5           29 - 39          0.2 - 0.3                    34 - 46                0.15 - 0.25
         Ds12.7x12.7      52 - 74          0.1 - 0.25                  52 - 62                0.17 - 0.25                        Ds12.7x12.7      47 - 58          0.2 - 0.3                    52 - 65                0.15 - 0.25
         Ds12x15          55 - 77          0.1 - 0.25                  55 - 65                0.17 - 0.25                        Ds12x15          55 - 61          0.2 - 0.3                    55 - 68                0.15 - 0.25
         Ds12x25          61 - 81          0.1 - 0.25                  61 - 71                0.17 - 0.25                        Ds12x25          55 - 67          0.2 - 0.3                    61 - 81                0.15 - 0.25
         Ds14x4           26 - 47          0.1 - 0.25                  26 - 34                0.17 - 0.25                        Ds14x4           23 - 31          0.2 - 0.3                    26 - 37                0.15 - 0.25
         Ds14x25          60 - 80          0.1 - 0.25                  60 - 70                0.17 - 0.25                        Ds14x25          60 - 72          0.2 - 0.3                    60 - 72                0.15 - 0.25
         Ds14x30          61 - 81          0.1 - 0.25                  61 - 71                0.17 - 0.25                        Ds14x30          61 - 74          0.2 - 0.3                    61 - 74                0.15 - 0.25
         Ds14x40.6        61 - 82          0.1 - 0.25                  61 - 71                0.17 - 0.25                        Ds14x40.6        61 - 75          0.2 - 0.3                    61 - 75                0.15 - 0.25
         Ds14x70          52 - 79          0.1 - 0.25                  52 - 66                0.17 - 0.25                        Ds14x70          44 - 61          0.2 - 0.3                    52 - 70                0.15 - 0.25
         Ds16x5           28 - 49          0.1 - 0.25                  28 - 36                0.17 - 0.25                        Ds16x5           22 - 33          0.2 - 0.3                    28 - 39                0.15 - 0.25
         Ds16x10          42 - 65          0.1 - 0.25                  42 - 52                0.17 - 0.25                        Ds16x10          37 - 48          0.2 - 0.3                    42 - 55                0.15 - 0.25
         Ds16x35          61 - 81          0.1 - 0.25                  61 - 71                0.17 - 0.25                        Ds16x35          61 - 74          0.2 - 0.3                    61 - 74                0.15 - 0.25
         Ds18x4           22 - 41          0.1 - 0.25                  22 - 29                0.17 - 0.25                        Ds18x4           19 - 26          0.2 - 0.3                    22 - 32                0.15 - 0.25
         Ds18x24          56 - 77          0.1 - 0.25                  56 - 66                0.17 - 0.25                        Ds18x24          51 - 62          0.2 - 0.3                    56 - 69                0.15 - 0.25
         Ds18x40          61 - 81          0.1 - 0.25                  61 - 71                0.17 - 0.25                        Ds18x40          61 - 74          0.2 - 0.3                    61 - 74                0.15 - 0.25
         Ds18x80          55 - 80          0.1 - 0.25                  55 - 68                0.17 - 0.25                        Ds18x80          55 - 71          0.2 - 0.3                    55 - 71                0.15 - 0.25
         Ds18x100         49 - 78          0.1 - 0.25                  49 - 64                0.17 - 0.25                        Ds18x100         40 - 58          0.2 - 0.3                    49 - 68                0.15 - 0.25
         Ds20x5           24 - 44          0.1 - 0.25                  24 - 31                0.17 - 0.25                        Ds20x5           20 - 28          0.2 - 0.3                    24 - 34                0.15 - 0.25
         Ds20x10          37 - 60          0.1 - 0.25                  37 - 47                0.17 - 0.25                        Ds20x10          33 - 43          0.2 - 0.3                    37 - 50                0.15 - 0.25
         Ds20x20          52 - 74          0.1 - 0.25                  52 - 62                0.17 - 0.25                        Ds20x20          52 - 65          0.2 - 0.3                    52 - 65                0.15 - 0.25
         Ds20x50          61 - 82          0.1 - 0.25                  61 - 71                0.17 - 0.25                        Ds20x50          55 - 67          0.2 - 0.3                    61 - 74                0.15 - 0.25
         Ds20x60          60 - 82          0.1 - 0.25                  60 - 71                0.17 - 0.25                        Ds20x60          60 - 74          0.2 - 0.3                    60 - 74                0.15 - 0.25
         Ds20x80          57 - 81          0.1 - 0.25                  57 - 69                0.17 - 0.25                        Ds20x80          50 - 64          0.2 - 0.3                    57 - 72                0.15 - 0.25
         Ds20x90          55 - 80          0.1 - 0.25                  55 - 68                0.17 - 0.25                        Ds20x90          55 - 71          0.2 - 0.3                    55 - 71                0.15 - 0.25
