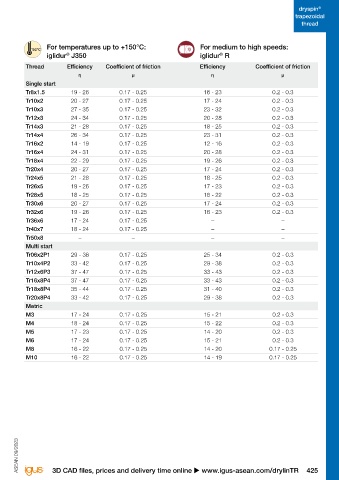

trapezoidal dryspin TR | Lead screw nuts | Technical data trapezoidal
thread thread

Highly efficient at all Highly resilient and wear-resistant: For temperatures up to +150°C: For medium to high speeds:
speeds: iglidur J iglidur W300 iglidur J350 iglidur R
®
®
®
®
Thread Efficiency Coefficient of friction Efficiency Coefficient of friction Thread Efficiency Coefficient of friction Efficiency Coefficient of friction
η µ η µ η µ η µ
Single start Single start
Tr8x1.5 19 - 37 0.1 - 0.25 19 - 33 0.12 - 0.25 Tr8x1.5 19 - 26 0.17 - 0.25 16 - 23 0.2 - 0.3
Tr10x2 20 - 39 0.1 - 0.25 20 - 34 0.12 - 0.25 Tr10x2 20 - 27 0.17 - 0.25 17 - 24 0.2 - 0.3
Tr10x3 27 - 48 0.1 - 0.25 27 - 44 0.12 - 0.25 Tr10x3 27 - 35 0.17 - 0.25 23 - 32 0.2 - 0.3
Tr12x3 24 - 44 0.1 - 0.25 24 - 39 0.12 - 0.25 Tr12x3 24 - 34 0.17 - 0.25 20 - 28 0.2 - 0.3
Tr14x3 24 - 40 0.1 - 0.25 21 - 36 0.12 - 0.25 Tr14x3 21 - 28 0.17 - 0.25 18 - 25 0.2 - 0.3
Tr14x4 26 - 47 0.1 - 0.25 26 - 43 0.12 - 0.25 Tr14x4 26 - 34 0.17 - 0.25 23 - 31 0.2 - 0.3
Tr16x2 14 - 28 0.1 - 0.25 14 - 25 0.12 - 0.25 Tr16x2 14 - 19 0.17 - 0.25 12 - 16 0.2 - 0.3
Tr16x4 24 - 44 0.1 - 0.25 24 - 39 0.12 - 0.25 Tr16x4 24 - 31 0.17 - 0.25 20 - 28 0.2 - 0.3
Tr18x4 22 - 41 0.1 - 0.25 22 - 37 0.12 - 0.25 Tr18x4 22 - 29 0.17 - 0.25 19 - 26 0.2 - 0.3
Tr20x4 20 - 39 0.1 - 0.25 20 - 34 0.12 - 0.25 Tr20x4 20 - 27 0.17 - 0.25 17 - 24 0.2 - 0.3
Tr24x5 21 - 40 0.1 - 0.25 21 - 35 0.12 - 0.25 Tr24x5 21 - 28 0.17 - 0.25 18 - 25 0.2 - 0.3
Tr26x5 19 - 38 0.1 - 0.25 19 - 34 0.12 - 0.25 Tr26x5 19 - 26 0.17 - 0.25 17 - 23 0.2 - 0.3
Tr28x5 18 - 36 0.1 - 0.25 18 - 32 0.12 - 0.25 Tr28x5 18 - 25 0.17 - 0.25 16 - 22 0.2 - 0.3
Tr30x6 20 - 39 0.1 - 0.25 20 - 34 0.12 - 0.25 Tr30x6 20 - 27 0.17 - 0.25 17 - 24 0.2 - 0.3
Tr32x6 19 - 37 0.1 - 0.25 19 - 33 0.12 - 0.25 Tr32x6 19 - 26 0.17 - 0.25 16 - 23 0.2 - 0.3
Tr36x6 17 - 34 0.1 - 0.25 17 - 30 0.12 - 0.25 Tr36x6 17 - 24 0.17 - 0.25 – –
Tr40x7 18 - 36 0.1 - 0.25 18 - 31 0.12 - 0.25 Tr40x7 18 - 24 0.17 - 0.25 – –
Tr50x8 17 - 34 0.1 - 0.25 17 - 30 0.12 - 0.25 Tr50x8 – – – –
Multi start Multi start
Tr06x2P1 29 - 51 0.1 - 0.25 29 - 46 0.12 - 0.25 Tr06x2P1 29 - 38 0.17 - 0.25 25 - 34 0.2 - 0.3
Tr10x4P2 33 - 55 0.1 - 0.25 33 - 51 0.12 - 0.25 Tr10x4P2 33 - 42 0.17 - 0.25 29 - 38 0.2 - 0.3
Tr12x6P3 37 - 60 0.1 - 0.25 37 - 56 0.12 - 0.25 Tr12x6P3 37 - 47 0.17 - 0.25 33 - 43 0.2 - 0.3
Tr16x8P4 37 - 60 0.1 - 0.25 37 - 56 0.12 - 0.25 Tr16x8P4 37 - 47 0.17 - 0.25 33 - 43 0.2 - 0.3
Tr18x8P4 35 - 58 0.1 - 0.25 35 - 53 0.12 - 0.25 Tr18x8P4 35 - 44 0.17 - 0.25 31 - 40 0.2 - 0.3
Tr20x8P4 33 - 55 0.1 - 0.25 33 - 51 0.12 - 0.25 Tr20x8P4 33 - 42 0.17 - 0.25 29 - 38 0.2 - 0.3
Metric Metric
M3 17 - 34 0.1 - 0.25 17 - 30 0.12 - 0.25 M3 17 - 24 0.17 - 0.25 15 - 21 0.2 - 0.3
M4 18 - 36 0.1 - 0.25 18 - 31 0.12 - 0.25 M4 18 - 24 0.17 - 0.25 15 - 22 0.2 - 0.3
M5 17 - 34 0.1 - 0.25 17 - 30 0.12 - 0.25 M5 17 - 23 0.17 - 0.25 14 - 20 0.2 - 0.3
M6 17 - 34 0.1 - 0.25 17 - 30 0.12 - 0.25 M6 17 - 24 0.17 - 0.25 15 - 21 0.2 - 0.3
M8 16 - 33 0.1 - 0.25 16 - 29 0.12 - 0.25 M8 16 - 22 0.17 - 0.25 14 - 20 0.17 - 0.25
M10 16 - 32 0.1 - 0.25 16 - 28 0.12 - 0.25 M10 16 - 22 0.17 - 0.25 14 - 19 0.17 - 0.25
